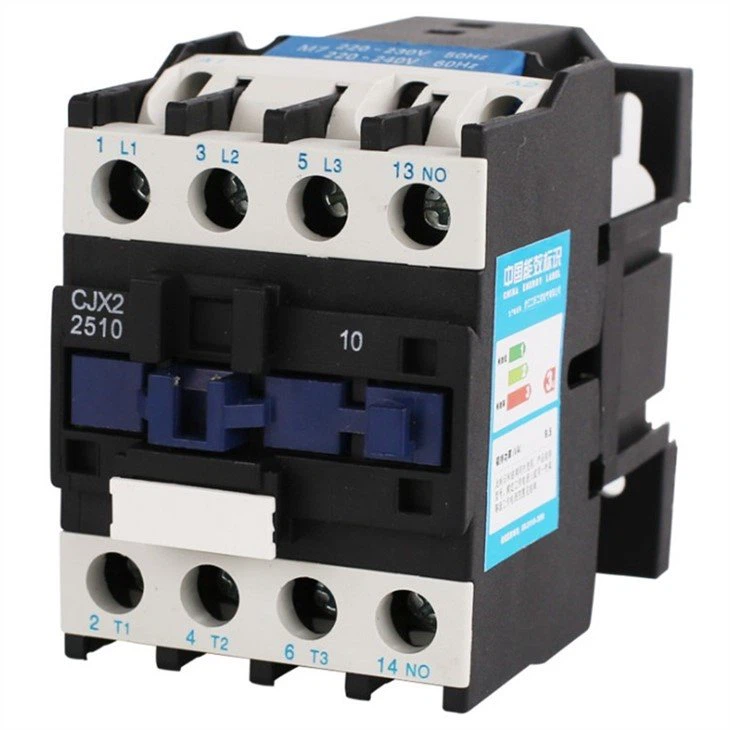

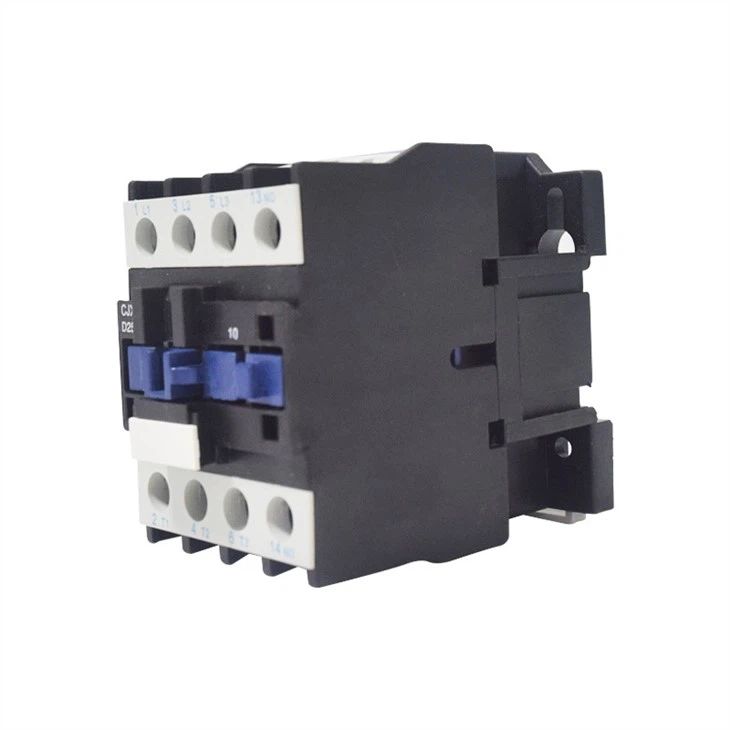

Nº do modelo: CJX2 AC Contactor

Contator AC CJX2

● 1.Remote make& quebra de circuitos.

● 2. Partida e parada freqüentes do motor.

Motor P (KW) 380V	Corrente nominal (A)	Contato auxiliar NO NC		Referência
5.5	9	1	0	CJX2910
7.5	12	1	0	CJX21210
7.5	12	0	1	CJX21201
10	18	1	0	CJX21810
10	18	0	1	CJX21801
15	25	1	0	CJX22510
15	25	0	1	CJX22501
18.5	32	1	0	CJX23210
18.5	32	0	1	CJX23201
30	49	1	1	CJX24011
33	50	1	1	CJX25011
37	65	1	1	CJX26511
45	80	1	1	CJX28011
55	95	1	1	CJX29511

■ Dados Técnicos

Modelo	CJX2-09	CJX2-12	CJX2-18	CJX2-25	CJX2-32	CJX2-40	CJX2-50	CJX2-65	CJX2-80	CJX2-95
Tensão operacional nominal (V)	400,690
Tensão isolante nominal (V)	690
Corrente térmica convencional (A)	25	25	32	40	50	60	80	80	125	125

● Corrente operacional nominal

Modelo	CJX2-09	CJX2-12	CJX2-18	CJX2-25	CJX2-32	CJX2-40	CJX2-50	CJX2-65	CJX2-80	CJX2-95
400 V AC-3 (A)	9	12	18	25	32	40	50	65	80	95
400 V AC-4 (A)	3.5	5	7.7	18	21	34	39	42	49	55
690 V AC-3 (A)	6.6	8.9	12	8.5	12	18.5	24	28	37	44
690V AC-4 (A)	1.5	2	3.8	4.4	7.5	9	12	14	17.3	21.3

● Potência do motor de gaiola trifásico controlado

Modelo	CJX2-09	CJX2-12	CJX2-18	CJX2-25	CJX2-32	CJX2-40	CJX2-50	CJX2-65	CJX2-80	CJX2-95
400 V AC-3 (KW)	4	5.5	7.5	11	15	18.5	22	30	37	45
690 V AC-3 (KW)	5.5	7.5	10	15	18.5	30	33	37	45	55
400 V AC-4 (KW)	2.2	3	4	5.5	7.5	7.5	11	15	18.5	22

● Durabilidades elétricas

Modelo	CJX2-09	CJX2-12	CJX2-18	CJX2-25	CJX2-32	CJX2-40	CJX2-50	CJX2-65	CJX2-80	CJX2-95
Operações AC-3 x104	100				80	80			60
Operações AC-4 x104	20				20	15			10

■ Condições de trabalho

● Temperatura ambiente: -5 ℃ ~ +40 ℃ ， a temperatura média diária ≤35 ℃

● Altitude: ≤ 2000m

● Umidade: a temperatura máxima é de +40 ℃, a umidade relativa do ar não superior a 50 %, em uma temperatura mais baixa permite uma umidade relativa mais alta. Por exemplo, 20 ℃ quando até 90 %, e ocasionalmente devido a mudanças de temperatura resultantes do Gel, deve tomar medidas especiais

● Nível de poluição: 3

● Tipo de instalação: Ⅲ

● Posição de instalação: deve ser instalado na ausência de uma vibração significativa e choque e local de vibração

■ Local de instalação

■ Sobre Dimensões

● CJX2 - 09 ~ 32

● CJX2 - 40 ~ 95

Tipo de Produto	Amax	Bmax	Cmax	C1max	C2max	A	B	d
CJX2-09 ~ 12	47	76	82	115	115	35	50/60	4.5
CJX2-18	47	76	87	120	120
CJX2-25	57	86	97	130	130	40	50/60	4.5
CJX2-32	57	86	102	135	135
CJX2-40 ~ 65	77	129	116	149	149	40	100/110	6.5
CJX2-80 ~ 95	87	129	127	160	160
